Las mediciones in situ, como las pruebas de respuesta térmica (TRT), son una parte esencial del diseño de campos de sondeos geotérmicos. En el artículo de hoy, presentamos una nueva función para analizar estos TRT directamente en GHEtool Cloud, agilizando el proceso de diseño y facilitando más que nunca el diseño de campos de sondeo con confianza.
¿Qué es una prueba de respuesta térmica (TRT)?
Cuando no se dispone de información sobre las propiedades térmicas del terreno para su proyecto concreto, es una buena práctica medirlas in situ con una prueba de respuesta térmica. Con esta prueba es posible calcular la conductividad térmica del terreno, la resistencia térmica efectiva de la perforación y la temperatura inalterada del terreno.
Para esta medición, se construye un sondeo de la misma manera que se haría para el proyecto real (mismo diámetro, profundidad, U simple o doble, etc.). Al cabo de un par de días, cuando la perforación vuelve a estar en equilibrio térmico con el entorno, puede iniciarse la medición.
Para la medición propiamente dicha, se conecta al sondeo un registrador de datos junto con un elemento calefactor. Tras un periodo inicial durante el cual el fluido circula por la perforación (para medir la temperatura inicial del suelo sin alteraciones), se enciende el elemento calefactor y se miden las temperaturas de entrada y salida del fluido. Esta medición se lleva a cabo durante un periodo de 48 a 72 horas (o a veces incluso más) para dejar atrás los efectos transitorios iniciales.
Nota
Con una TRT, pretendemos medir tanto la conductividad térmica del suelo como la resistencia térmica efectiva de la perforación. Para ello, se requiere un flujo de calor constante a través de la perforación hacia el suelo. Inicialmente, sin embargo, este calor es absorbido por la inercia térmica del fluido y del suelo, y sólo después de diez o más horas se transmite realmente la energía al suelo. Esto se denomina periodo transitorio y tradicionalmente no se tiene en cuenta al analizar la medición de la TRT.
Analizar una TRT en GHEtool Cloud
Aunque existen muchos modelos diferentes para analizar una TRT, el más utilizado es el modelo de línea fuente infinita (ILS), desarrollado por Gehlin (2002). Este método supone que la perforación puede representarse como una línea infinitamente larga que interactúa con el terreno circundante. Este modelo se aplica actualmente en GHEtool Cloud.
Nota
Para obtener más información sobre las matemáticas de la fuente de línea infinita, se remite al lector a este artículo.
A continuación se analizan tanto la configuración general del modelo como los datos de las mediciones.

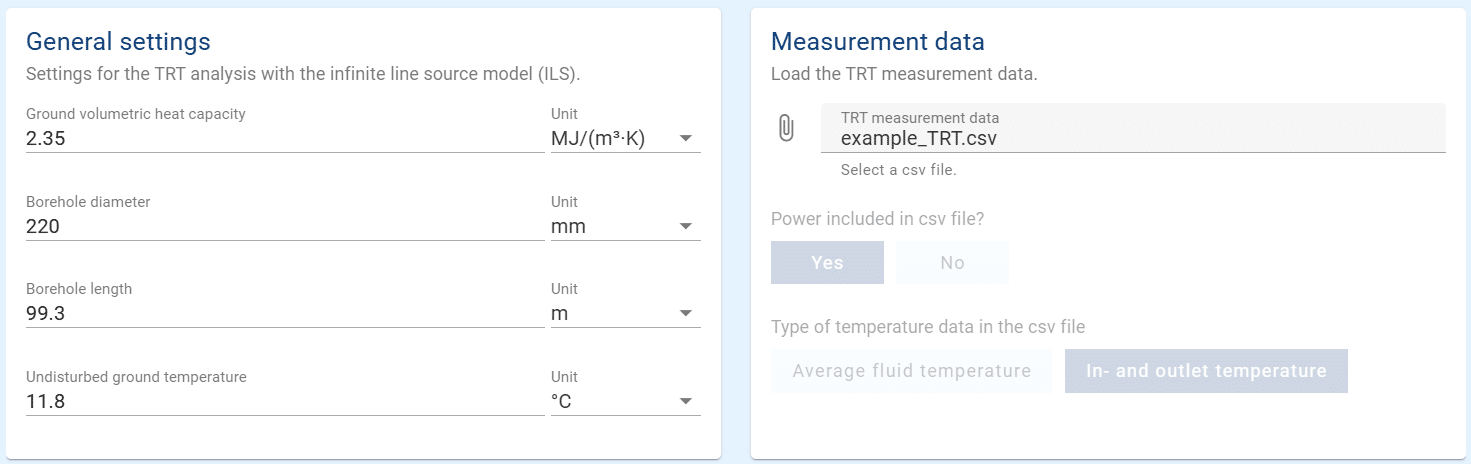

Configuración general
Además de los datos de medición, se necesitan algunos parámetros de entrada para realizar el análisis:
- Capacidad calorífica volumétrica del suelo
Para calcular la conductividad térmica del suelo con una TRT, es necesario estimar la capacidad calorífica volumétrica. Esto puede hacerse basándose en la geología de la ubicación del proyecto y utilizando tablas con propiedades térmicas generales, como las mencionadas en nuestro artículo sobre... datos sobre el terreno. - Diámetro y longitud de la perforación
Dado que el modelo ILS utiliza la inyección específica de calor (es decir, la cantidad de energía intercambiada con el suelo por unidad de longitud), se necesitan tanto la longitud como el diámetro del sondeo. - Temperatura del suelo inalterada
Como ya se ha mencionado, antes de iniciar la medición de la TRT propiamente dicha, el fluido puede circular por el pozo sin encender el elemento calefactor. Esto permite al usuario determinar la temperatura inicial inalterada del suelo, necesaria para el análisis de la TRT.
Datos de medición
Dependiendo del registrador de datos que utilice, el conjunto de datos adquiridos puede tener un aspecto ligeramente distinto (por ejemplo, algunas máquinas TRT también miden el caudal y la caída de presión a través del sistema). La información que siempre debe facilitarse, de un modo u otro, es:
- Tiempo
Para realizar el análisis, se necesita una serie temporal (en segundos). - Potencia
Es importante saber qué potencia (constante) se inyecta en el suelo. Esta potencia puede introducirse manualmente como constante o, si se incluye en el conjunto de datos medidos, puede extraerse de él. - Temperatura del fluido
Para comprender cómo reacciona el pozo a la potencia inyectada, es necesario medir la temperatura del fluido. Para ello, se pueden proporcionar las temperaturas del fluido de entrada y de salida o utilizar directamente la temperatura media del fluido.
Nota
Es importante que al analizar la TRT sólo se tenga en cuenta el comportamiento en estado estacionario, despreciando las primeras horas de la medición. Esto puede hacerse borrando manualmente las filas del archivo CSV o utilizando el valor ‘índice de inicio’ en GHEtool para especificar el punto en el que se considera que las mediciones de TRT están en estado estacionario.
Resultado del análisis TRT
El análisis TRT es bastante sencillo y proporciona tanto la conductividad térmica del terreno como la resistencia térmica efectiva de la perforación. Además, se muestran los datos de medición y la regresión lineal, lo que permite comprobar la concordancia entre el modelo y las mediciones. Si, por ejemplo, la regresión se desvía en la primera parte de la medición, podría indicar que la perforación no estaba totalmente en estado estacionario, y se aconseja aumentar el índice de arranque (véase el apartado anterior).
Conclusión
Las TRT son una parte crucial del proceso de diseño de campos de sondeo geotérmicos poco profundos, especialmente cuando se conocen poco las propiedades térmicas del terreno o del sondeo. A partir de hoy, es posible analizar las mediciones de esta prueba directamente en GHEtool Cloud, lo que le ayudará a agilizar el proceso de diseño, ahorrar tiempo y diseñar mejores campos de sondeo.
Referencias
- Vea nuestro vídeo explicativo en nuestra página de YouTube haciendo clic en aquí.
