In diesem Artikel geben wir einen kurzen Überblick über alle Funktionen von GHEtool Cloud, wie sie im Sommer 2026 verfügbar sind. Ziel ist es, aufzuzeigen, welche Möglichkeiten es gibt, wie Sie loslegen können und wo Sie weitere Informationen zu bestimmten Methoden finden.
Was ist GHEtool Cloud?
GHEtool Cloud ist ein cloudbasiertes Tool zur Dimensionierung von Bohrfeldern, das sowohl schnell und einfach für kleine Projekte als auch extrem vielseitig und fortschrittlich für anspruchsvollere Projekte ist. Wenn Sie im Bereich der Geothermie arbeiten und flache geothermische Bohrfelder auslegen müssen, ist GHEtool genau das richtige Tool für Sie. In den folgenden Unterabschnitten gehen wir auf einige der wichtigsten Funktionen von GHEtool ein und verweisen Sie auf die entsprechenden Artikel zu diesen Themen.
!Hinweis
Dieser Artikel bietet einen kurzen Überblick über alle Funktionen der Software. Wenn Sie mehr erfahren möchten, lesen Sie bitte die themenspezifischen Artikel oder sehen Sie sich das Video-Tutorial an.
Ein Konto erstellen
Wenn Sie zu https://cloud.ghetool.eu/register können Sie ein kostenloses Konto einrichten. Sobald Sie Ihre E-Mail-Adresse bestätigt haben, können Sie das Tool 14 Tage lang kostenlos und ohne Einschränkungen testen, um alle leistungsstarken Funktionen selbst auszuprobieren.
!Hinweis
Wenn Sie sich für einen Demoanruf beim Gründer anmelden, erhalten Sie zusätzliche 14 Tage in Ihrem Testzeitraum, also insgesamt 4 Wochen. Auf diese Weise können Sie das Tool in vollem Umfang ausprobieren und erleben, welche Vorteile es für Ihre Designaktivitäten bringen kann.
Welche Arten von Eingängen kann GHEtool verarbeiten?
Der erste Schritt zur Erstellung einer präzisen geothermischen Simulation besteht darin, die Daten so genau und detailliert wie möglich bereitzustellen. Neben der Möglichkeit, einige allgemeine Simulationseinstellungen sowie die Rohr- und Flüssigkeitsparameter zu definieren, verfügt GHEtool über einige zusätzliche Optionen, die Ihre Entwurfsarbeit wirklich verbessern.
Bodenschichten
Traditionell wird der Boden in geothermischen Simulationen als eine homogene Schicht mit einer einzigen Leitfähigkeit und volumetrischen Wärmekapazität modelliert. Bei einem sehr heterogenen Boden (z. B. mit einer Sandschicht auf festem Gestein) kann dies jedoch zu falschen Ergebnissen bei der Berechnung der erforderlichen Bohrlochtiefe führen. Deshalb ist es in GHEtool möglich, den Boden schichtweise einzugeben.
Weitere Informationen über Bodenschichten finden Sie unter hier.
Benutzerdefinierte Bohrfelder
GHEtool arbeitet nicht mit einer begrenzten Anzahl von vorkonfigurierten Sondenfeldern, sondern ermöglicht es Ihnen, mit dem Sondenfeld zu planen, das Sie haben. Wenn Sie ein Projekt haben, bei dem sich ein Teil des Bohrlochs unter dem Gebäude und ein Teil direkt unter der Erdoberfläche befindet, oder wenn Sie ein Bohrlochfeld mit geneigten Bohrlöchern haben, kann jedes Bohrloch, das Sie sich vorstellen können, mit GHEtool modelliert werden. Sie können sogar Sondenfelder aus einer CAD-Datei importieren.
Weitere Informationen zu geneigten Bohrlöchern finden Sie unter hier. Ein Artikel über die Arbeit mit benutzerdefinierten Bohrfeldern findet sich unter hier.

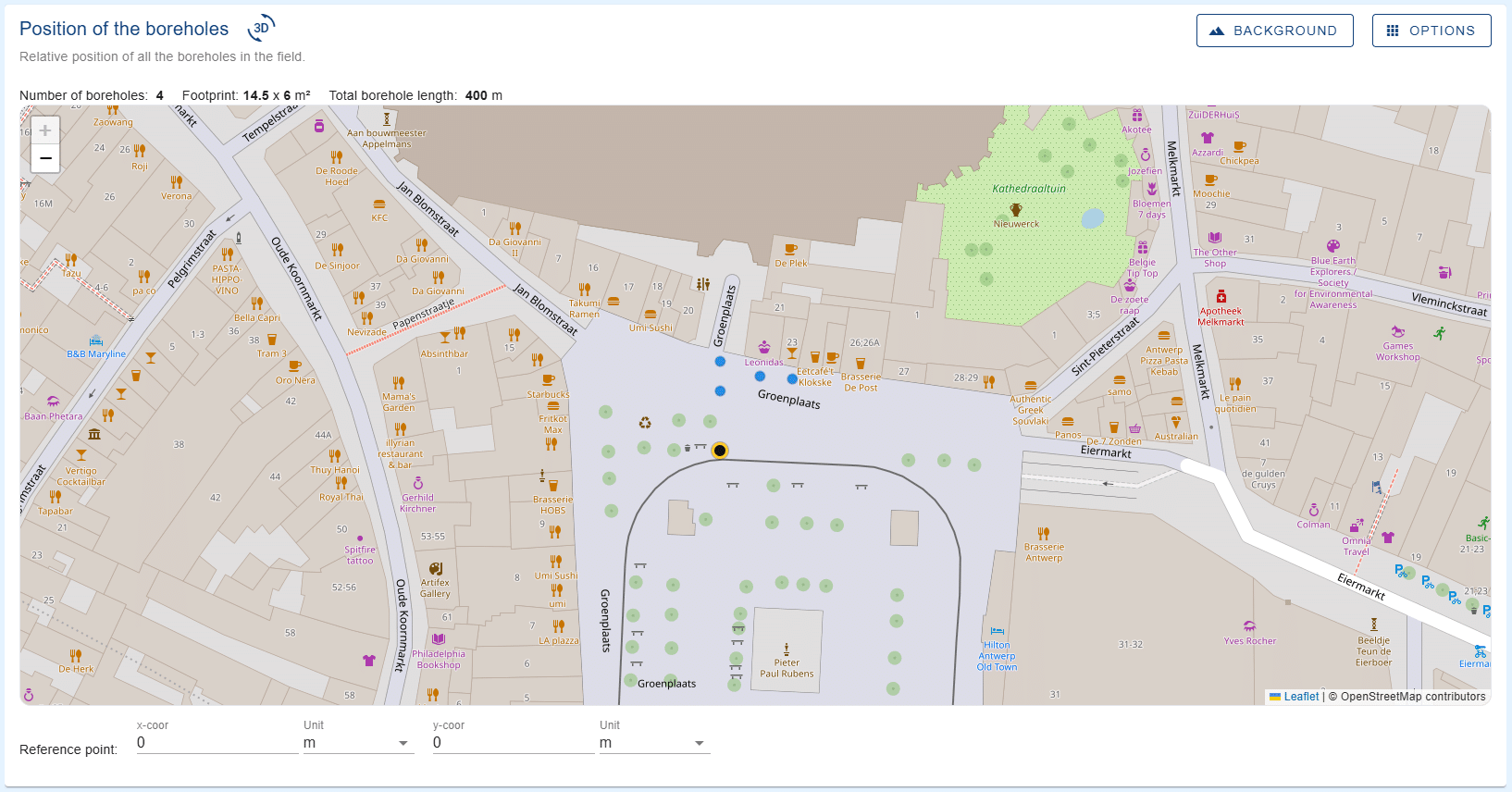

Seit diesem Jahr ist es außerdem möglich, die Koordinaten direkt auf einer Karte einzutragen. Ein Beispiel ist unten dargestellt; weitere Informationen finden Sie unter hier.
Variable Durchflussmenge
Traditionell werden Bohrfeldern mit konstanten Durchflussraten simuliert. Im Zeitalter der modulierenden Wärmepumpen ist dies jedoch nicht mehr ganz zutreffend. Daher ermöglicht Ihnen GHEtool, entweder mit einer konstanten Durchflussrate oder einer konstanten Temperaturdifferenz über die Wärmepumpe hinweg zu arbeiten. Für weitere Informationen zu dieser Funktion und der daraus resultierenden Verbesserung der Genauigkeit klicken Sie auf hier.
Stündliche und mehrjährliche Belastungen
Für Durchführbarkeitsstudien werden geothermische Simulationen oft mit einer monatlichen Lastauflösung durchgeführt. Für genauere Ergebnisse ist es jedoch möglich, ein stündliches Profil direkt aus einer dynamischen Simulationssoftware in GHEtool zu laden. Für phasenweise Projekte, bei denen sich der Gebäudebedarf im Laufe der Jahre ändert, haben Sie auch die Möglichkeit, eine Mehrjahreslast zu importieren.
Für weitere Informationen über die Arbeit mit stündlichen Lasten wird der Leser verwiesen auf dieser Artikel.
Wenn kein stündliches Lastprofil vorliegt, können Sie in GHEtool ein solches Profil erstellen, indem Sie Ihre eigenen Schätzwerte für die jährlichen Heiz- und Kühllasten sowie für die maximalen Heiz- und Kühlspitzenlasten verwenden. Weitere Informationen finden Sie hier.
Effizienz der Wärmepumpe
Traditionell wird bei allen geothermischen Simulationen ein konstanter Wirkungsgrad der Wärmepumpe angenommen, wenn die Gebäudelast in die Bodenlast umgewandelt wird. In der Realität hängt dieser Wirkungsgrad jedoch von den Medientemperaturen sowohl am Verdampfer als auch am Kondensator sowie – bei einem modulierenden Gerät – vom Teillastverhalten der Wärmepumpe ab.
Wir arbeiten mit mehreren Wärmepumpenherstellern zusammen, um digitale Zwillinge ihrer Wärmepumpen zu entwickeln, sodass Sie genau das Modell auswählen können, das Sie verwenden möchten. Dadurch kann GHEtool Cloud den SCOP-Wert für Sie berechnen, anstatt dass Sie ihn selbst schätzen müssen.
Weitere Informationen finden Sie hier.
!Hinweis
Die Liste wird ständig um neue Wärmepumpen erweitert, und im Laufe dieses Jahres werden Sie auch die Möglichkeit haben, Ihre eigene modulierende Wärmepumpe zu definieren.
Methoden in GHEtool
Nachfolgend finden Sie einen kurzen Überblick über die verschiedenen Methoden und Simulationsziele in GHEtool Cloud.
Temperaturprofil simulieren
Die herkömmliche Methode zur Simulation von Bohrfeldern besteht in der Eingabe des Bohrfelddesigns, der Bodenparameter, der Bohrlocheinbauten und des Lastprofils sowie in der Simulation der Temperaturentwicklung über den Simulationszeitraum. Obwohl jedes geothermische Simulationsprogramm über diese Grundfunktionalität verfügt und die Diagramme am Ende gleich aussehen, hängt die Genauigkeit davon ab, was im Hintergrund geschieht.
Mit GHEtool haben wir einige wichtige Änderungen in Bezug auf die Genauigkeit vorgenommen, indem wir unterschiedliche Flüssigkeitseigenschaften einbezogen haben. Sie können darüber lesen hier.
Berechnung der erforderlichen Tiefe
Wenn Sie keine Tiefenbeschränkungen haben, kann GHEtool die erforderliche Bohrlochtiefe berechnen, um 100 Prozent der Last auf das Bohrlochfeld zu bringen, wobei sowohl die maximale als auch die minimale durchschnittliche Flüssigkeitstemperatur berücksichtigt wird. Insbesondere in Kombination mit der Druckverlustberechnung kann dies in Regionen, in denen tiefe Bohrungen üblich sind, sehr wertvoll sein.
Weitere Informationen zu dieser Methode finden Sie unter hier.
!Vorsicht
Wenn ein erheblicher Kühlbedarf besteht, kann diese Methode manchmal einen Gradientenfehler verursachen. Das bedeutet, dass es keine Lösung gibt, bei der sowohl der minimale als auch der maximale Schwellenwert für die durchschnittliche Flüssigkeitstemperatur eingehalten wird. Weitere Informationen zu diesem Fehler und seinen Ursachen finden Sie unter hier.
Erforderliche Größe und Tiefe berechnen
Neben der Berechnung der erforderlichen Bohrlochtiefe kann GHEtool automatisch die erforderliche Anzahl der Bohrlöcher, deren Anordnung sowie die Bohrlochtiefe ermitteln, die erforderlich ist, um eine tragfähige Bohrfeldauslegung entweder mit der minimalen Gesamtbohrlochlänge oder der minimalen Anzahl von Bohrlöchern zu erreichen.
Diese Methode ist besonders nützlich, wenn eine Tiefenbeschränkung gilt, da der Algorithmus zusätzliche Bohrlöcher hinzufügt, anstatt lediglich die Bohrlochtiefe zu erhöhen. Dadurch tritt der Gradientenfehler nicht auf.
Weitere Informationen zu dieser Methode finden Sie unter hier.

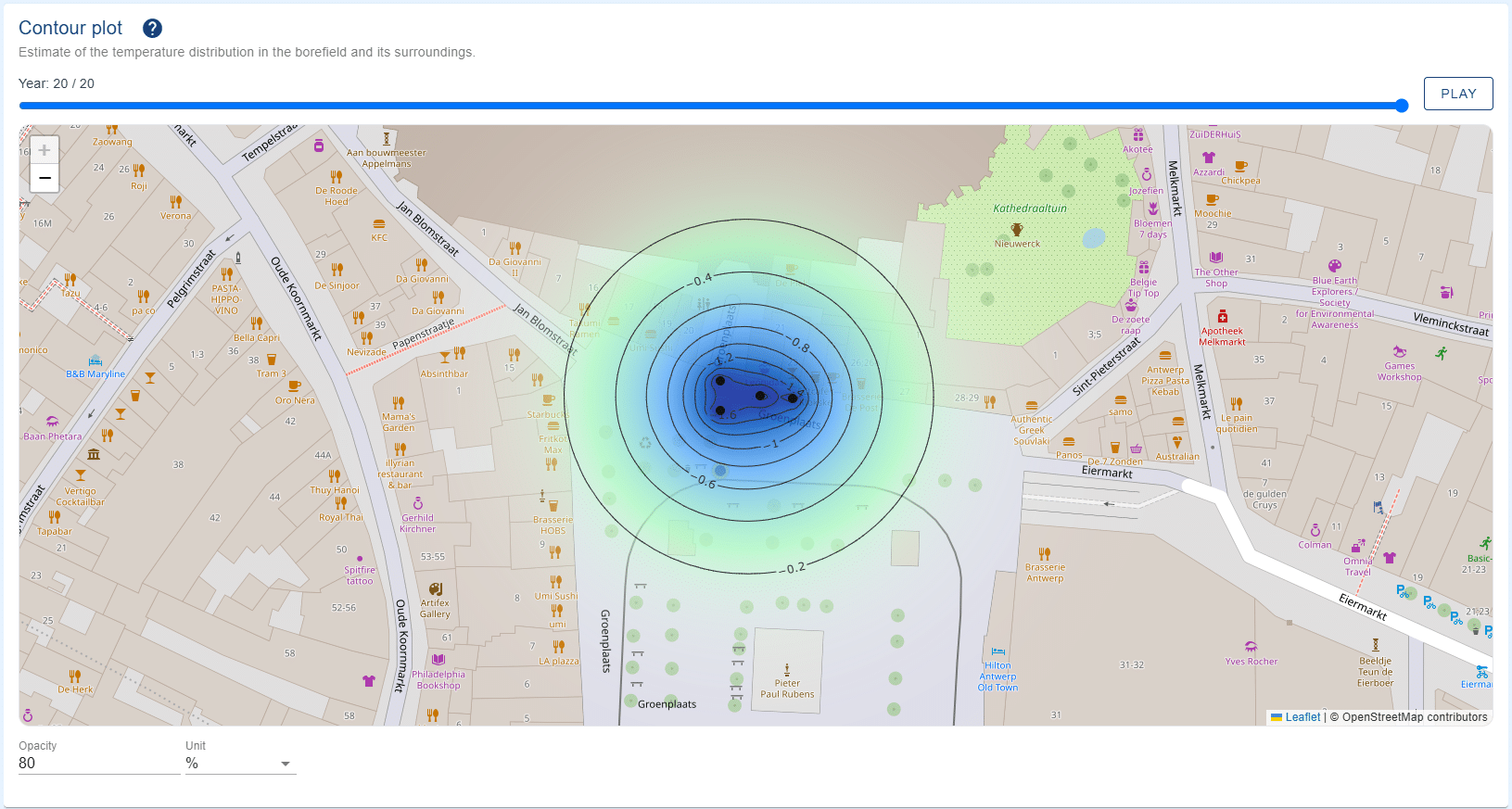

Simulation eines Konturdiagramms
Neben den herkömmlichen Temperaturprofilen, die die zeitliche Entwicklung der Flüssigkeitstemperatur innerhalb des Bohrfeldes darstellen, kann GHEtool auch eine zweidimensionale Darstellung des thermischen Einflusses im Boden erstellen. Ein Beispiel für eine solche Konturdarstellung ist unten abgebildet; weitere Informationen finden Sie unter hier.
Aktive und passive Kühlung simulieren
Da die Kühlung immer wichtiger wird, bietet GHEtool eine Methode an, die passive (auch freie) Kühlung mit aktiver Kühlung kombiniert. Diese Kombination kann entweder durch die Verwendung eines Temperaturschwellenwerts (wobei die passive Kühlung die Standardoption ist und die aktive Kühlung verwendet wird, wenn die Flüssigkeitstemperatur einen bestimmten Schwellenwert überschreitet) oder durch die Verwendung der standardmäßigen aktiven Kühlung in bestimmten Monaten erfolgen.
Für weitere Informationen über die Kombination von aktiver und passiver Kühlung wird der Leser verwiesen auf dieser Artikel.
Hybride Systeme simulieren
In immer mehr Fällen werden geothermische Systeme mit anderen Technologien wie Luft-Wärmepumpen oder Gaskesseln kombiniert (z. B. im Rahmen einer Renovierung). Diese Systeme werden als hybrid bezeichnet, da mehrere Technologien zusammenarbeiten, um Ihr Gebäude zu heizen und zu kühlen. In GHEtool haben Sie die Möglichkeit, solche Hybridsysteme zu simulieren, ohne dass Sie genau angeben müssen, welche Technologien Sie kombinieren. Die einzigen Parameter, die Sie eingeben müssen, sind 1) die verfügbare Leistung und 2) ab welcher Außentemperatur dieses Hybridsystem bevorzugt geheizt oder gekühlt wird.
Weitere Informationen über die Simulation von Hybridsystemen finden Sie unter hier.
Optimieren Sie hybride Systeme
Neben der Simulation von Hybridsystemen kann GHEtool auch Hybridsysteme für Sie optimieren. Dies ist besonders nützlich, wenn Sie ein Projekt mit einem begrenzten Budget oder Platz für die Installation eines Bohrlochs haben und wissen wollen, welchen Anteil das geothermische System am gesamten Heiz- und Kühlbedarf haben kann. Mit GHEtool können Sie dies für drei verschiedene Ziele berechnen: maximale geothermische Leistung, maximale geothermische Energie und Gleichgewicht.
Weitere Informationen über diese Methoden finden Sie unter hier (für die Optimierung von Leistung und Energie) und hier (für die Methode "Optimierung für Gleichgewicht").

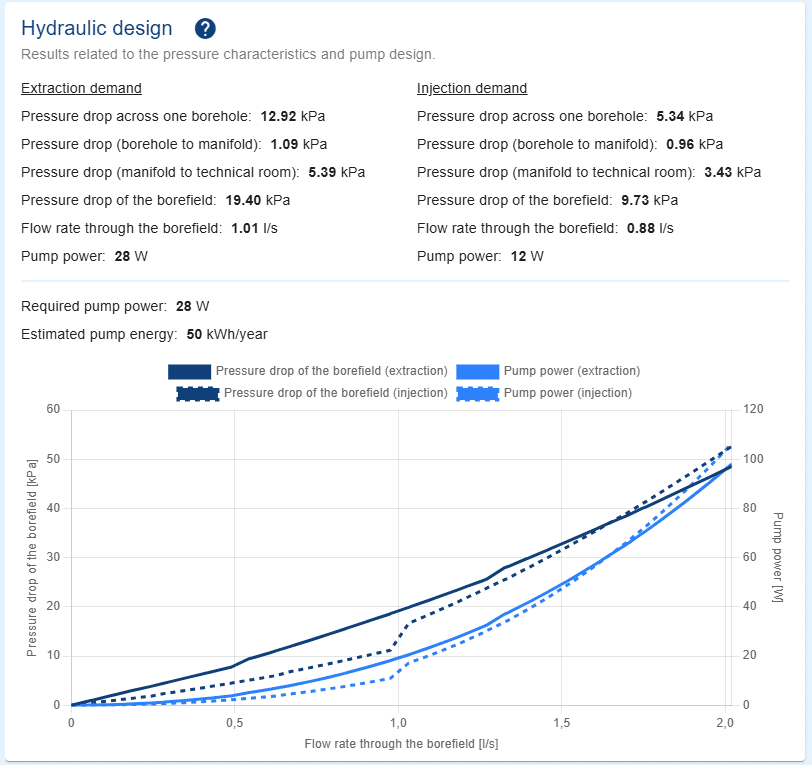

Berechnung des Druckabfalls
Bisher berechnete Software zur Auslegung von Geothermieanlagen lediglich die thermische Leistung, d. h. die zeitliche Entwicklung der Boden- und Flüssigkeitstemperaturen. Da die Systeme jedoch immer komplexer werden, gewinnt auch die hydraulische Leistung zunehmend an Bedeutung. Aus diesem Grund können Sie mit GHEtool zu jeder Simulation eine Druckabfallberechnung hinzufügen, um zu überprüfen, ob die Umwälzpumpe die erforderliche Förderhöhe liefern kann.
Diese Druckabfallberechnung berücksichtigt nicht nur den vertikalen Abschnitt der Bohrlöcher, sondern auch die horizontalen Rohrleitungen und den Hauptsammler. Darüber hinaus schätzt GHEtool den Stromverbrauch der Umwälzpumpe – ein Aspekt, der noch allzu oft übersehen wird.
Weitere Informationen über die Berechnung des Druckabfalls in GHEtool finden Sie im Artikel hier.

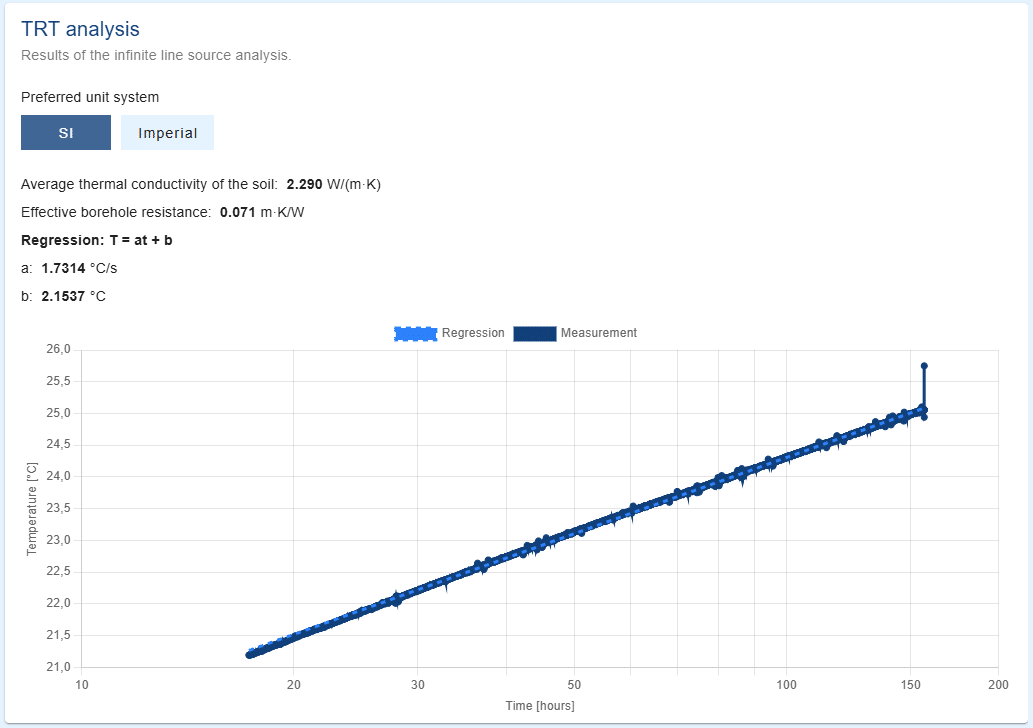

TRT-Analyse
Thermische Reaktionstests (TRTs) werden häufig bei der Planung von Bohrfeldern eingesetzt, da sie eine Möglichkeit bieten, die thermischen Eigenschaften des Bodens sowie den effektiven thermischen Widerstand der Bohrlöcher zu bestimmen. GHEtool Cloud kann die Messdaten dieser Tests auswerten. Weitere Informationen finden Sie hier.
Interferenzberechnung
Die letzte Funktion in GHEtool ist die Möglichkeit, die thermische Beeinflussung zwischen verschiedenen, hydraulisch getrennten Bohrfeldern zu berechnen. Bohrfelder werden oft unter der impliziten Annahme geplant, dass es in der Nähe keine anderen Systeme gibt, die die Bodentemperatur am Projektstandort beeinflussen. Da sich die Nutzung geothermischer Energie jedoch zunehmend verbreitet, ist diese Annahme nicht mehr uneingeschränkt gültig.
Mit GHEtool können Sie daher die thermische Wechselwirkung zwischen verschiedenen Bohrfeldern berechnen und beurteilen, wie benachbarte Systeme die langfristige Temperaturdrift Ihres eigenen Projekts beeinflussen, sodass Sie diese Effekte bereits während des Planungsprozesses berücksichtigen können. Weitere Informationen zur Interferenzberechnung finden Sie hier.
Automatisierte Berichterstattung
Ein letzter entscheidender Vorteil von GHEtool Cloud ist die automatische Berichtsfunktion. Wenn Sie mit Ihrer Simulation fertig sind, haben Sie die Möglichkeit, entweder einen zusammenfassenden Bericht (bei dem jede Simulation auf einer Seite zusammengefasst wird) oder einen vollständigen Bericht mit allen Eingabe- und Hintergrundinformationen, Grafiken und Ergebnissen zu erstellen.
Weitere Informationen über das Berichtsmodul finden Sie unter hier.
Fazit
GHEtool Cloud ist ein vielseitiges und leistungsfähiges Werkzeug für alle, die geothermische Bohrfelder planen. Mit detaillierten Eingabeparametern und fortschrittlichen Methoden sind Sie in der Lage, die genauesten Bohrfelder sowohl für kleine Projekte als auch für große Systeme zu entwerfen.
GHEtool ist hier, um Ihnen zu helfen, mit Vertrauen zu entwerfen!
